Doppelreihe gleicher Durchmesser Vier-Punkte-Kontaktball-Slwing-Lager Lieferanten

Jiangsu Manchen Transmission Technology Co., Ltd. Heim / Produkt / Doppelreihe gleicher Durchmesser Vier-Punkte-Kontaktball-Slwing-Lager
  • Doppelreihe gleicher Durchmesser Vier-Punkte-Kontaktball-Slwing-Lager

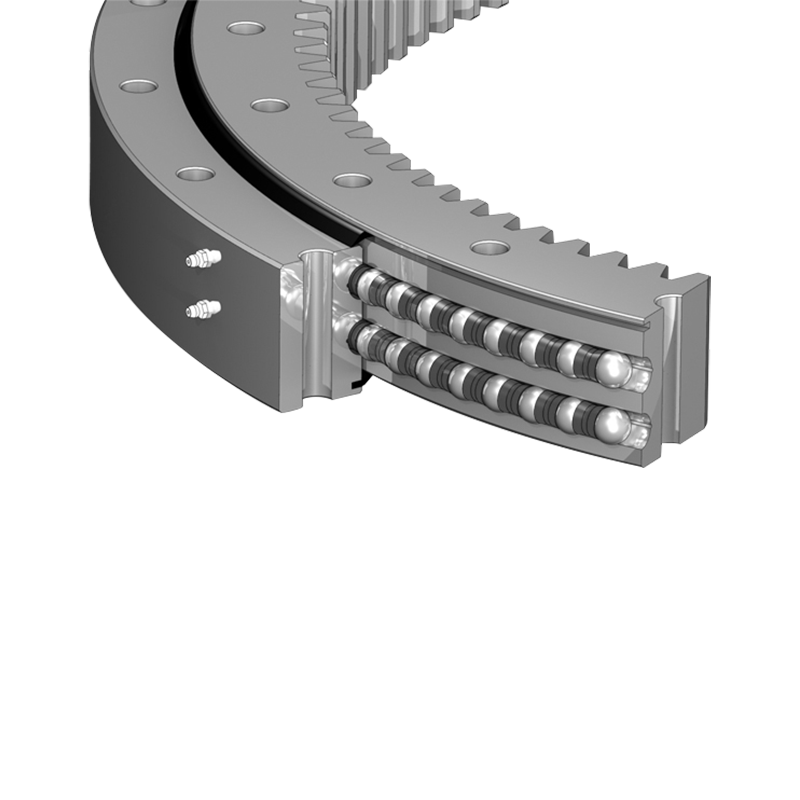

Doppelreihe gleicher Durchmesser Vier-Punkte-Kontaktball-Slwing-Lager

Das Vier-Punkte-Kontaktball mit zwei Reihen gleicher Durchmesser zeichnet sich durch seine rollenden Elemente (Bälle) aus, die an vier Punkten Kontakt mit den Rennen aufnehmen, und die rollenden Elemente mit dem gleichen Durchmesser. Dieses Design ermöglicht das Lager gleichzeitig multidirektionale Belastungen, einschließlich axialer Lasten, radialen Belastungen und Kippenmomente. Ein solches Design sorgt für eine hohe Steifheit und Stabilität, wodurch es für Hochlastanwendungen geeignet ist.

Das Doppelreihenkugeldesign erhöht die Anzahl der Kontaktpunkte, vertreibt die Last und verringert den Druck auf jede Stahlkugel, wodurch die Lebensdauer des Lagers verlängert wird. Die Vier-Punkte-Kontaktkonfiguration ermöglicht es ihm, unter komplexen Lasten hervorragend zu arbeiten, insbesondere in Anwendungen, die eine gleichzeitige multidirektionale Lastbehandlung erfordern. Darüber hinaus reduziert es effektiv das Auftreten von Rolling -Elemente -Slippage, verbessert die Steifigkeit des Lagers und verbessert seine Stabilität. Das Vier-Punkte-Kontaktball mit doppeltem Reihen gleicher Durchmesser gilt für hochpräzise und hohe Zuverlässigkeitsmaschinen wie Baumaschinen (z. B. Bagger, Krane), Windkraftgeräte, medizinische Geräte und Radarantennen. Seine hohe tragende Kapazität und Präzision machen es zur idealen Wahl für diese anspruchsvollen Anwendungen.

Dieses Slwing -Lager verfügt über ein kompaktes Design und eine einfache Installation, wodurch das Gesamtgewicht und den Raumbedarf der Geräte erheblich verringert wird. Die Versiegelungsleistung verhindert, dass Staub und Verunreinigungen eintreten, was eine langfristige Betriebszuverlässigkeit gewährleistet. Darüber hinaus erfordert das Lager relativ einfache Wartung. Periodische Schmierung und Inspektion kann ihren langfristigen stabilen Betrieb sicherstellen.

Das Vier-Punkte-Kontaktball mit doppelstärkem Durchmesser wird aus hochfestem Legierungsstahl hergestellt, das sich durch Lösch- und Temperaturprozesse unterzieht, um die mechanischen Eigenschaften und ihre Verschleißfestigkeit zu gewährleisten. Die Rassen und Kugeln sind präzise bearbeitet und gemahlen, wodurch die Glätte der Kontaktflächen und die Enge der Anpassung gewährleistet ist, wodurch die Belastungskapazität und die betriebliche Glätte des Lagers weiter verbessert werden. Als professioneller Hersteller von Slewing-Lager sind wir bestrebt, unseren Kunden qualitativ hochwertige Hochleistungsprodukte zu bieten. Für Angebote kontaktieren Sie uns bitte

Kontaktieren Sie uns Jiangsu Manchen Transmission Technology Co., Ltd.

Technische Eigenschaften

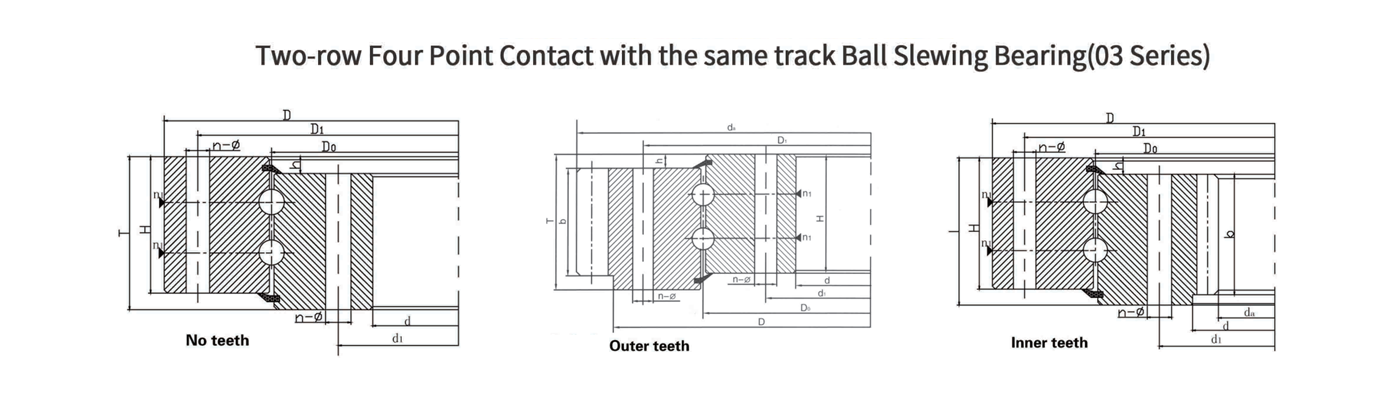

03 Serie gruNDlegender ParaMeter
Seriennummer Grundgröße Konfigurationsgröße Montagegröße Strukturelle Größe ZaHnraddaten AußengetrieBedaten Innengetragendaten
Keine Zähne Außenzähne Innenzähne D d T D1 D1 Bolzenloch Schraubenloch n N1 H h b m da Z da Z
Typ 0 Typ 123
D0 D0 D0 ∅ ∅ T
1 030.25.560 031.25.560 033.25.560 676 444 110 640 480 18 M16 32 20 4 100 26 60 5 704 138 417 84
032.25.560 034.25.560 6 706.8 115 410.4 69
2 030.25.630 031.25.630 033.25.630 746 514 110 710 550 18 M16 32 24 4 100 26 60 6 790.8 129 482.4 81
032.25.630 034.25.630 8 790.4 96 475.2 60
3 030.25.710 031.25.710 033.25.710 826 594 110 790 630 18 M16 32 24 4 100 26 60 6 862.8 141 560.4 94
032.25.710 034.25.710 8 862.4 105 555.2 70
4 030.30.800 031.30.800 033.30.800 742 658 130 898 702 22 M20 40 30 6 120 29 80 8 982.4 120 619.2 78
032.30.800 034.30.800 10 988 96 614 62
5 030.30.900 031.30.900 033.30.900 1042 758 130 998 802 22 M20 40 30 6 120 29 80 8 1086.4 133 715.2 90
032.30.900 034.30.900 10 1088 106 714 72
6 030.30.0000 031.30.1000 033.30.1000 1142 858 130 1098 902 22 M20 40 36 6 120 29 80 10 1198 117 814 82
032.30.1000 034.30.1000 12 1197.6 97 796.8 67
7 030.30.1120 031.30.1120 033.30.1120 1262 978 130 1218 1022 22 M20 40 36 6 120 29 80 10 1318 129 924 93
032.30.1120 034.30.1120 12 1317.6 107 916.8 77
8 030.40.1250 031.40.1250 033.40.1250 1426 1074 170 1374 1126 26 M24 45 40 5 160 39 90 12 1494.6 122 1012.8 85
032.40.1250 034.40.1250 14 1495.2 104 1013.6 73
9 030.40.1400 031.40.1400 033.40.1400 1576 1224 170 1524 1272 26 M24 45 40 5 160 39 90 12 1641.6 134 1156.8 97
032.40.1400 034.40.1400 14 1649.2 115 1153.6 83
10 030.40.1600 031.40.1600 033.40.1600 1776 1424 170 1724 1476 26 M24 45 45 5 160 39 90 14 1845.2 129 1349.6 97
032.40.1600 034.40.1600 16 1852.8 113 1350.4 85
11 030.40.1800 031.40.1800 033.40.1800 1976 1624 170 1924 1676 26 M24 45 45 5 160 39 90 14 2055.2 144 1545.6 111
032.40.1800 034.40.1800 16 2060.8 126 1542.4 97
12 030.50.2000 031.50.2000 033.50.2000 2215 1785 200 2149 1851 33 M30 48 48 8 188 47 120 16 2300.8 141 1702.4 107
032.50.2000 034.50.2000 18 2300.4 125 1699.2 95
13 030.50.2240 031.50.2240 033.50.2240 2455 2025 200 2389 2091 33 M30 48 48 8 188 47 120 16 2540.8 156 1942.4 122
032.50.2240 034.50.2240 18 2552.4 139 1933.2 108
14 030.50.2500 031.50.2500 033.50.2500 2715 2285 200 2649 2361 33 M30 60 56 8 188 47 120 18 2804.4 153 2203.2 123
032.50.2500 034.50.2500 20 2816 138 2188 110
15 030.50.2800 031.50.2800 033.50.2800 3015 2585 200 2949 2651 33 M30 60 56 8 188 47 120 18 3110.4 170 2491.2 139
032.50.2800 034.50.2800 20 3116 153 2488 125

Empfohlene Produkte

DEN KONTAKT HALTEN

SUBMIT
Über uns
Jiangsu Manchen Transmission Technology Co., Ltd.
Jiangsu Manchen Transmission Technology Co., Ltd.

Jiangsu Manchen Transmission Technology Co., Ltd wurde 2019 gegründet. Wir sind Hersteller und Lieferant von drei Reihenrollen in China zuverlässig. Wir sind auch ein professionelles, getötetes Fertigungsunternehmen, das Design, Forschung und Entwicklung, Fertigung und Vertrieb integriert. Das Unternehmen befindet sich in der Stadt Huangtu, Jiangyin City, Provinz Jiangsu, mit sehr bequemem Transport. Das Unternehmen hat reife technische Bedingungen und gut ausgestattete Geräte. Die Produkte werden häufig in Industrie -Robotern, medizinischen Geräten, technischen Maschinen, Hafenmaschinen, Umweltschutzgeräten, Photovoltaikindustrie und anderen Bereichen eingesetzt. Das Unternehmen hält sich stets an die Unternehmensphilosophie von "Quality First, Win-Win-Kooperation" ein, um qualitativ hochwertige Dienstleistungen und zuverlässige Produkte für neue und alte Kunden anzubieten. Bieten Sie Unternehmen eine breite Palette von Lösungen, damit sie ihre Verwaltungsniveau und Produktionskapazität verbessern können, damit Unternehmen immer die Wettbewerbsfähigkeit im heftigen Marktwettbewerb aufrechterhalten und eine schnelle und stabile Entwicklung von Unternehmen erreichen können.

Ehrenbescheinigung
Nachricht
Produktwissen

Methode für Doppelreihe gleicher Durchmesser Vier-Punkte-Kontaktkugel-Schlägerlager mit axialem und radialen Lasten

Doppelreihe gleicher Durchmesser Vier-Punkte-Kontaktball-Schlägerlager sind so konzipiert, dass sie sowohl axiale als auch radiale Lasten effektiv verarbeiten. Hier finden Sie einen Überblick darüber, wie diese Lager diese Ladungen verwalten:
Lastverteilung und Design: Designmerkmale: Vier-Punkte-Kontakt: Jeder Ball im Lager hat in vier Punkten Kontakt mit den Rennwegen. Diese Konfiguration ermöglicht es dem Lager, kombinierte Lasten effektiver zu verarbeiten, da die Kontaktpunkte die Kräfte über die Lageroberfläche verteilen. Gleichende Durchmesserkugeln: Die Verwendung von Bällen mit gleichem Durchmesser sorgt für eine gleichmäßige Lastverteilung, wodurch das Risiko einer lokalisierten Spannung verringert und die Funktionen der Gesamtlastentwicklung verbessert werden.
Lastlagermechanismen: Radiale Belastungen: Die radiale Last wird durch die Kontaktpunkte zwischen den Kugeln und den Rennen unterstützt. Das Design des Lagers ermöglicht es den Kugeln, diese Lasten gleichmäßig über den Lagerumfang zu stützen und die Spannungskonzentration zu minimieren. Die Bälle nehmen in einem Winkel Kontakt mit den Rassen auf, sodass sie axiale Kräfte effektiv tragen können. Die Bälle mit gleichem Durchmesser helfen dabei, diese axialen Kräfte gleichmäßig über das Lager zu verteilen.
Betriebsmechanismen: Radiallasthandhabung: Kontaktwinkel: Die Kugeln sind in einem Winkel zu den Rassen angeordnet, wodurch sie radiale Lasten tragen können. Der Kontaktwinkel ist typischerweise optimiert, um sicherzustellen, dass die radiale Belastung gleichmäßig über die Lagerfläche verteilt ist. Ball- und Raceway -Wechselwirkung: Wenn sich das Lager dreht, rollen die Kugeln entlang der Rennen, was beim Verteilern der Radialbelastung über mehrere Kontaktpunkte verteilt wird. Diese rollende Bewegung reduziert Reibung und Verschleiß.
Axiallasthandhabung: Vier-Punkte-Kontaktdesign: Das Design des Vier-Punkte-Kontakts ermöglicht es dem Lager, axiale Lasten effektiv zu verarbeiten, indem mehrere Kontaktpunkte erstellt werden, die die Last ausbreiten. Dieses Design ermöglicht es dem Lager, signifikante axiale Kräfte ohne übermäßige Verformung oder Verschleiß zu bewältigen. Diese Fähigkeit zur Belastungsbeteiligung verbessert die Stabilität des Lagers und verringert das Risiko für lokalisierte Stress.
Vorteile des Doppelreihen-Designs: Erhöhte Lastkapazität: Das Doppel-Reihen-Design bietet eine größere Kontaktfläche im Vergleich zu einzelner Reihenlagern, wodurch die Gesamtlastkapazität erhöht wird. Dies macht das Lager für Anwendungen mit hohen axialen und radialen Lastanforderungen geeignet. Verbesserte Stabilität: Die Doppelreihekonfiguration verbessert die Stabilität des Lagers, indem die Lasten gleichmäßiger verteilt werden. Diese Stabilität hilft bei der Verringerung der Vibrationen und der Verbesserung der Gesamtleistung des Lageres. Reduzierte Deformation: Die gleichmäßige Verteilung der Lasten hilft bei der Minimierung von Deformation und Verschleiß, die die Lebensdauer des Lageres erweitert.
Anwendungsüberlegungen: Auswahlkriterien: Lastanforderungen: Bei der Auswahl eines Vier-Punkte-Kontaktballs mit Doppelreihen-Nahmodus ist es wichtig, die maximalen axialen und radialen Belastungen zu berücksichtigen, die die Lagerung in ihrer Anwendung aufweist. Operationsbedingungen: Die Leistung des Lagers kann durch Betriebsbedingungen wie Temperatur-, Geschwindigkeits- und Umgebungsfaktoren beeinflusst werden. Stellen Sie sicher, dass das Lager für diese Bedingungen effektiv behandelt wird.
Installation und Wartung: ordnungsgemäße Installation: Die korrekte Installation ist für eine optimale Lastverteilung und die Lagerleistung von entscheidender Bedeutung. Stellen Sie sicher, dass das Lager ordnungsgemäß ausgerichtet ist und dass die Befestigungsoberflächen sauber und frei von Trümmern sind. Dies beinhaltet die Überprüfung nach Anzeichen von Verschleiß, die ordnungsgemäße Schmierung und die schnelle Behebung von Problemen.
Das Vier-Punkte-Kontaktball mit doppeltem Reihen gleicher Durchmesser ist so ausgelegt, dass sie sowohl axiale als auch radiale Lasten durch seine einzigartigen Designmerkmale und Betriebsmechanismen verarbeiten. Durch die Verwendung von Kugeln mit Vier-Punkte-Kontakt und gleicher Durchmesser erreicht das Lager eine effektive Lastverteilung, eine erhöhte Belastungskapazität und eine verbesserte Stabilität. Die ordnungsgemäße Auswahl, Installation und Wartung sind der Schlüssel zur Gewährleistung einer optimalen Leistung und Lebensdauer des Lagers in verschiedenen Anwendungen.

Garantie- und Unterstützungsdienste mit Double Row gleicher Durchmesser Vier Punkte Kontaktball -Schlägerlager

Garantie- und Unterstützungsdienste für Doppelreihe gleicher Durchmesser Vier-Punkte-Kontaktball-Schlägerlager sind entscheidend, um sicherzustellen, dass die Lager während ihres gesamten Lebenslebens zuverlässig funktionieren. Diese Dienste enthalten in der Regel verschiedene Aspekte, die sich auf die Produktqualität, den Kundenunterstützung und die Wartung der Produktqualität beziehen. Hier ist ein Überblick darüber, was Sie erwarten können:
Garantieversicherung: Typische Garantiebedingungen: Dauer: Die Garantie für den Vier-Punkte-Kontakt-Ball-Schläger mit Doppelreihenhöhe reichen in der Regel von 1 bis 3 Jahren, abhängig vom Hersteller und spezifischem Produkt. Dies schließt Probleme wie Herstellungsfehler, unsachgemäße Wärmebehandlung oder Materialausfälle ein. Ausschließungen: Häufige Ausschlüsse können Schäden umfassen, die durch unsachgemäße Installation, Missbrauch, Vernachlässigung, mangelnde Wartung oder externe Faktoren wie Umweltbedingungen oder zufällige Auswirkungen verursacht werden.
Anspruchsverfahren: Dokumentation: Um eine Garantie zu beantragen, müssen Kunden in der Regel einen Kaufnachweis, detaillierte Informationen über den Defekt und möglicherweise Fotografien oder Proben des fehlerhaften Lagers vorlegen.
Technischer Support: Vorverkaufsunterstützung: Produktauswahl: Unterstützung bei der Auswahl des entsprechenden Lagermodells basierend auf Anwendungsanforderungen, Lastbedingungen und Betriebsumgebung. Technische Spezifikationen: Bereitstellung detaillierter technischer Informationen und Spezifikationen, um Kunden fundierte Entscheidungen zu treffen.
Fehlerbehebung: Bieten Sie Unterstützung für die Diagnose und Lösung von Problemen im Zusammenhang mit der Lagerleistung, einschließlich abnormaler Geräusche, übermäßiger Verschleiß oder betrieblicher Probleme. Wartungsberatung: Empfehlungen zu Wartungspraktiken, Schmierplänen und Inspektionsroutinen zur Verlängerung des Lebenslebens.
Kundendienst: Antwortzeit: Anfragen und Supportanfragen: Einheitliche Antwort auf Kundenanfragen und Supportanfragen, häufig innerhalb eines bestimmten Zeitrahmens (z. B. 24-48 Stunden) .Service-Kanäle: Kommunikation: Der Support kann über verschiedene Kanäle wie Telefon, E-Mail oder Online-Chat bereitgestellt werden.
Unterstützung vor Ort: In einigen Fällen kann vor Ort Support- oder Feldservice verfügbar sein, insbesondere für komplexe Probleme oder groß angelegte Installationen.
Schulungen und Ressourcen: Bildungsressourcen: Dokumentation: Bereitstellung detaillierter Produkthandbücher, Installationsführer und Wartungsanweisungen.
Ersatz- und Reparaturdienste: Ersatz: Ersatzrichtlinie: Wenn sich ein Lager unter Garantie als fehlerhaft befindet, kann der Hersteller ein Ersatzlager kostenlos anbieten. Zeiten.
Qualitätssicherung: Qualitätskontrolle: Inspektionsverfahren: Informationen zu den während der Fertigung verwendeten Qualitätskontrollmaßnahmen, um sicherzustellen, dass die Lager festgelegte Standards entsprechen.
Garantie- und Unterstützungsdienste für Doppelreihe gleiche Vier-Punkte-Kontaktball-Schlägerlager mit Vier-Punkte-Kontaktbällen sind so konzipiert, dass die Kundenzufriedenheit und die Produktzuverlässigkeit sicherstellen. Sie enthalten in der Regel die Berichterstattung für Mängel, technische Unterstützung, Installationsanleitung, Wartungsberatung und Zugang zu Bildungsressourcen. Das Verständnis dieser Dienstleistungen hilft Kunden, fundierte Entscheidungen zu treffen und stellt sicher, dass sie die erforderliche Unterstützung im gesamten Lebensdauer des Lagers erhalten.
